Баня из бруса . Фотоотчет .

ВИК

Дата: Пятница, 24.08.2018, 22:40 | Сообщение # 1

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

Выбор бани был связан с тем что старая бани после тридцати лет эксплуатации никак не соответствовала статусу морально и физически . Зимой из под пола дуло , пол подгнил а металлический кожух каменки из бочки прогорел .
Баня заказывалась в фирме под ключ т.е почти готовая за исключением пола который я планировал делать по грунту заранее проштудировав все темы с ним связанные на форумах . Проект печи выбран так же после детальной проработки всех вариантов металлических и кирпичных печей .

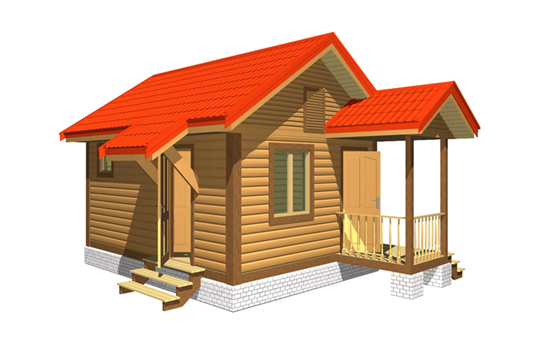

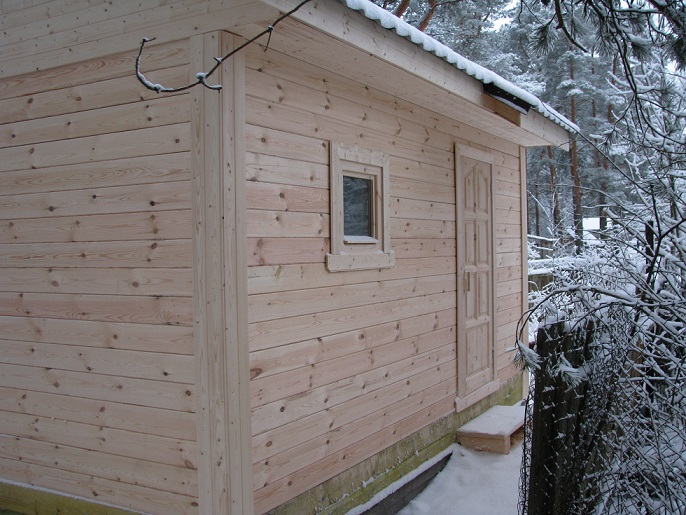

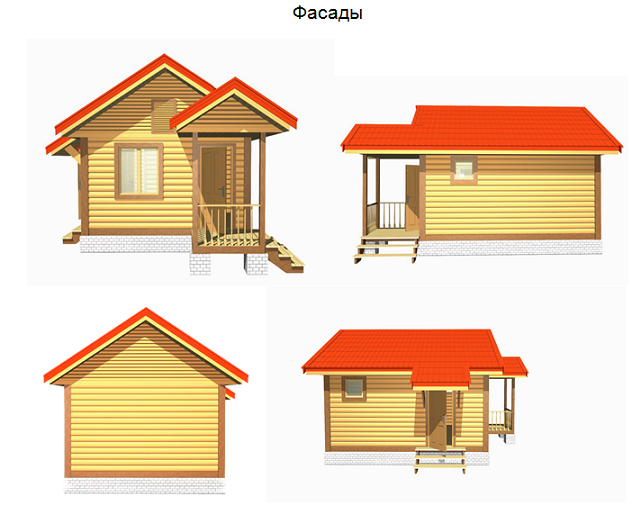

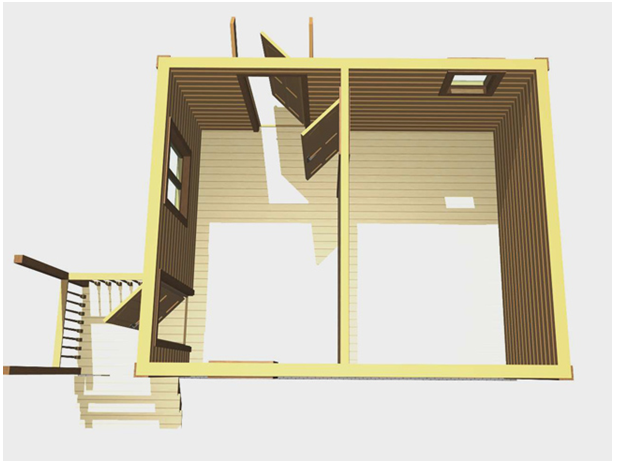

Материал для бани размера 5х4 был выбран профилированный брус 150 х 150 .

ВИК

Дата: Пятница, 24.08.2018, 23:04 | Сообщение # 2

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

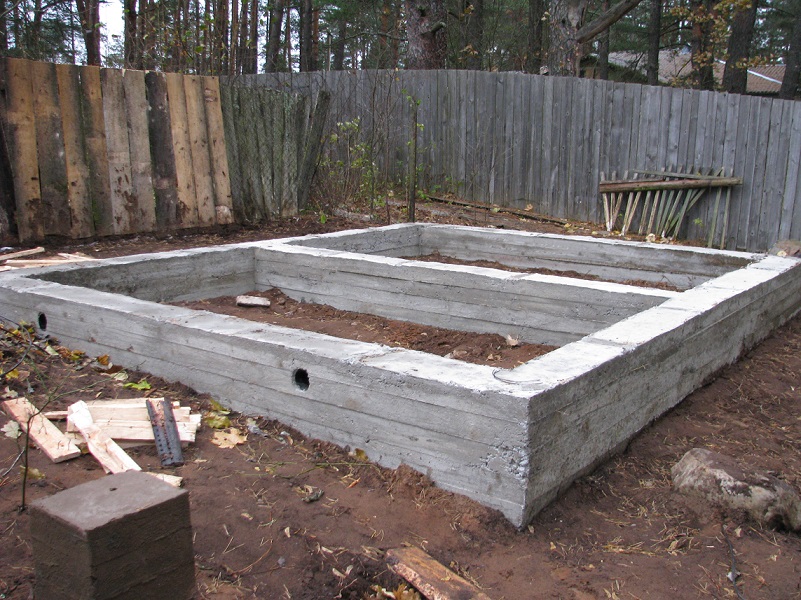

Свайный фундамент как более дешевый вариант не внушал доверия да и утеплить пол толком не получится когда под баней гуляет ветер особенно зимой потому было решено на фундаменте не экономить . Участок под баню с уклоном . Грунт на участке песчаный а потому выбран ленточный фундамент с внутренним армированием . Ниже уровня промерзания пробурено восемь ям армированных и залитых бетоном на которых заливался основной фундамент .

ВИК

Дата: Суббота, 25.08.2018, 22:37 | Сообщение # 3

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

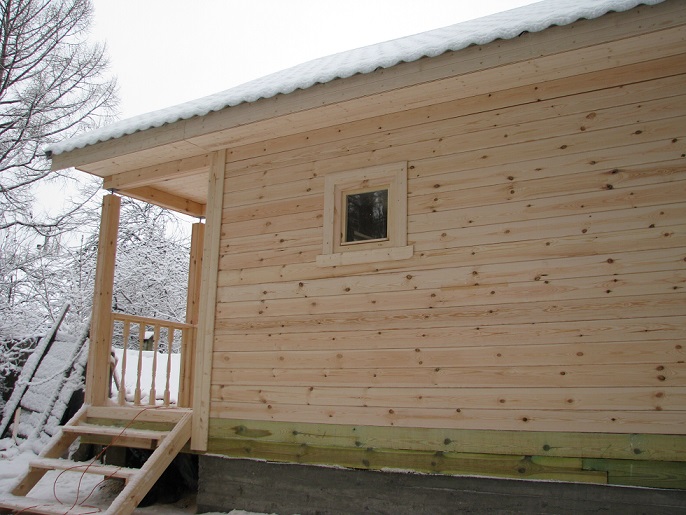

Обвязка двойное основание выполнена бревном 200 х 200, лаги для комнаты отдыха 150х200, все врубалось. Пропитано огнебиозащитным составом . Цвет зеленый , очень быстро обветривался и переставал пачкаться.
Баня рубилась в "теплый угол", сруб на деревянные нагеля . Высота от пола до потолка 2.35 .

ВИК

Дата: Воскресенье, 26.08.2018, 21:29 | Сообщение # 4

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

Слив труба в утепленном коробе из пеноплэкса в закопанную пластиковую бочку объемом 200 л. без дна .

ВИК

Дата: Вторник, 28.08.2018, 19:50 | Сообщение # 5

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

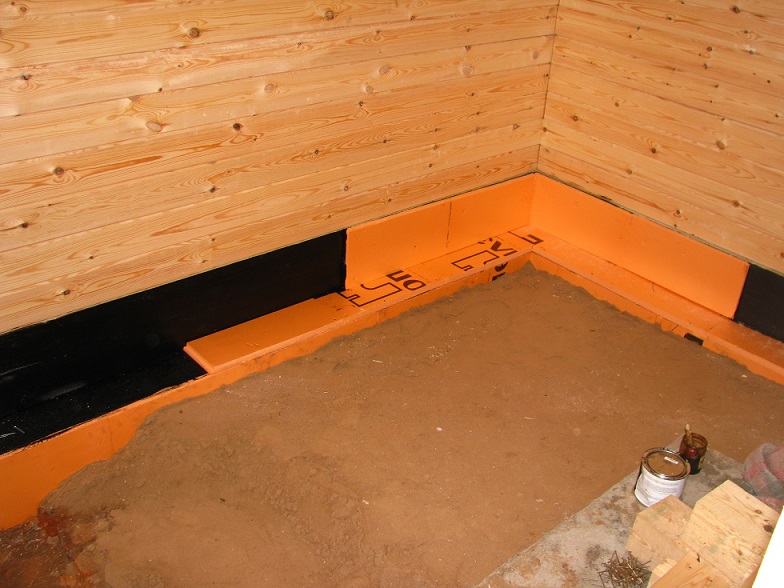

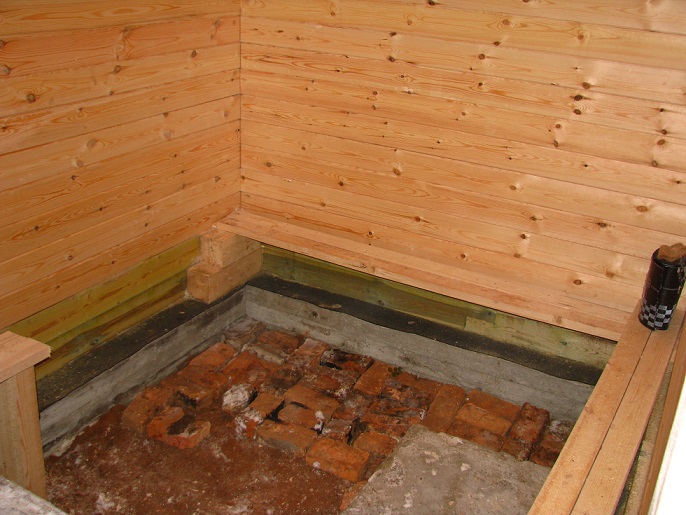

Моечно - парное отделение . Утепление цоколя фундамента .

ВИК

Дата: Среда, 29.08.2018, 22:45 | Сообщение # 6

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

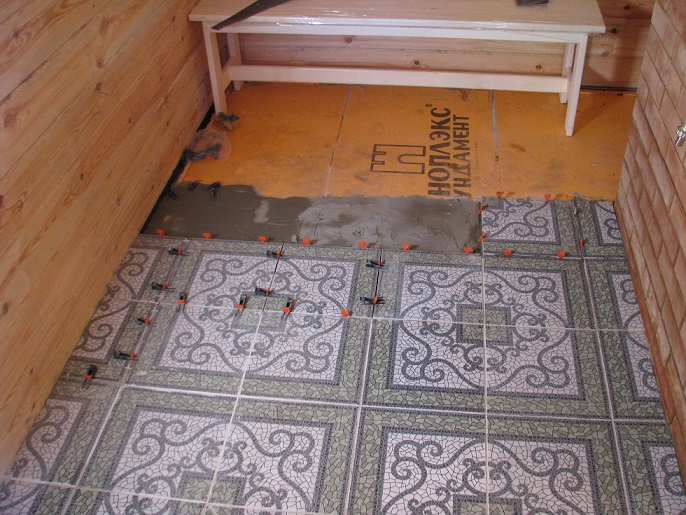

Для пола выбрана самая шершавая какую нашел керамогранитная плитка " Византия " .
Теплый пол это нечто! Всегда в помещении бани при любой влажности и температуре чувствуешь себя комфортно! Баня просыхает отлично и за счет высокой теплоемкости печи и за счет теплого нагретого пола . В бане ходим зимой и летом по полу исключительно босиком.

ВИК

Дата: Четверг, 30.08.2018, 21:05 | Сообщение # 7

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

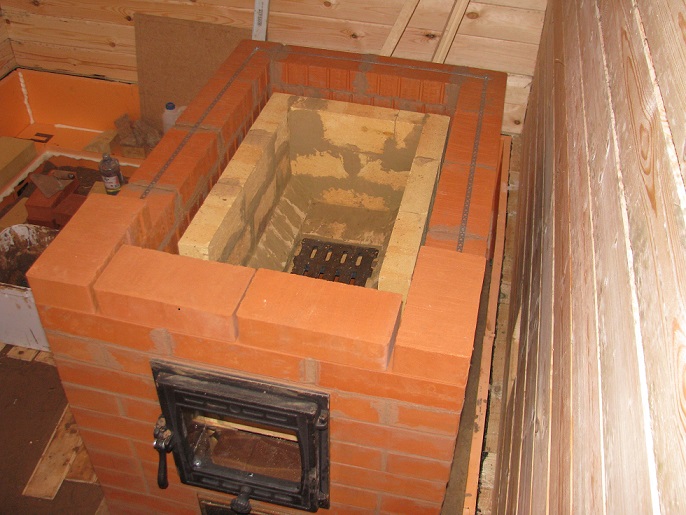

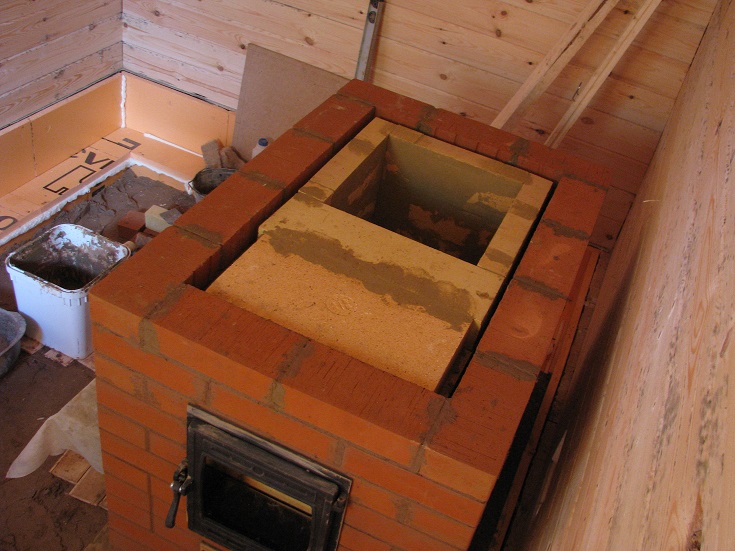

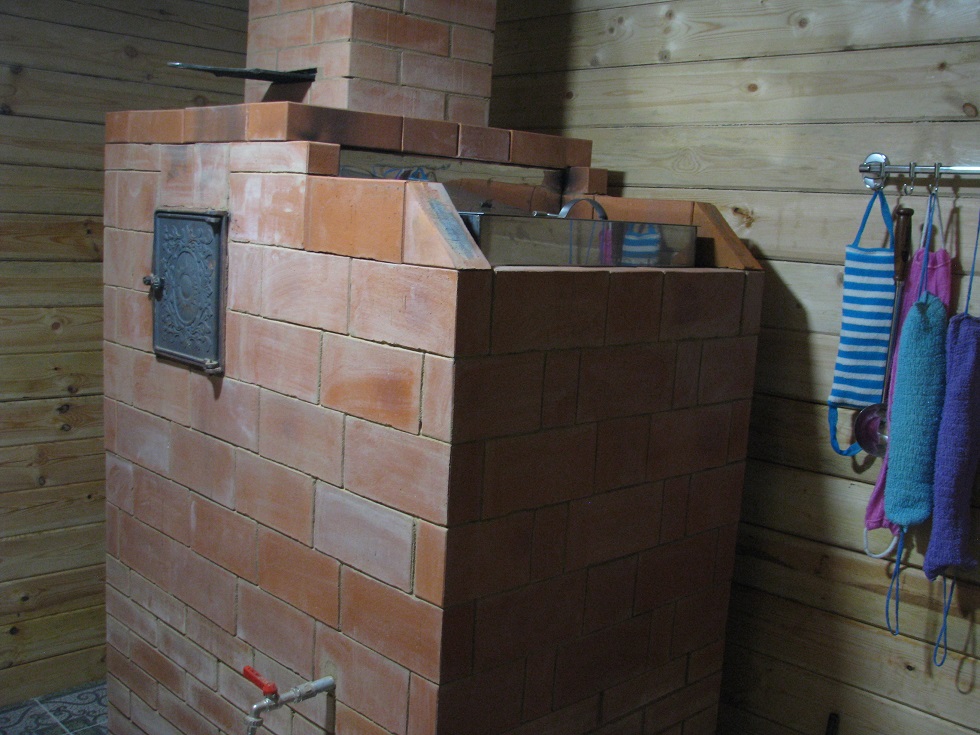

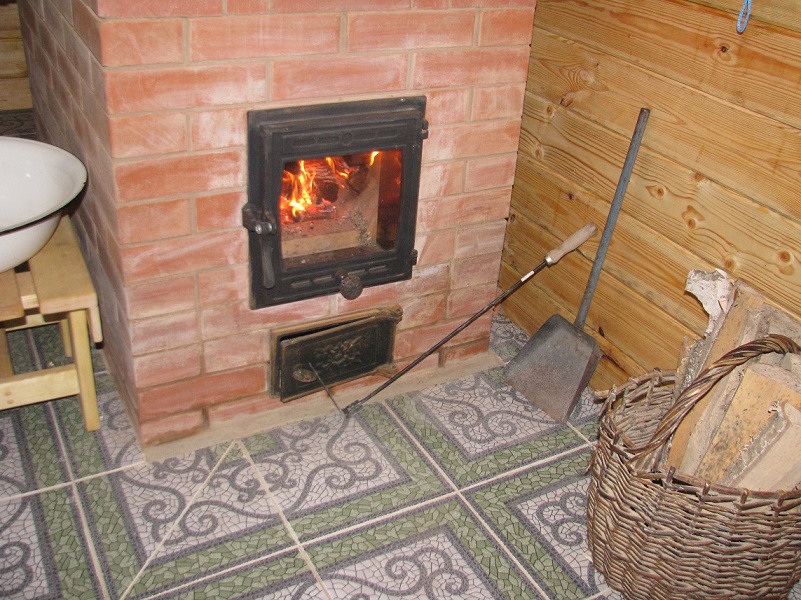

Моя первая банная печь своими руками . Ранее печи не ложил .

ВИК

Дата: Четверг, 06.09.2018, 22:19 | Сообщение # 8

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

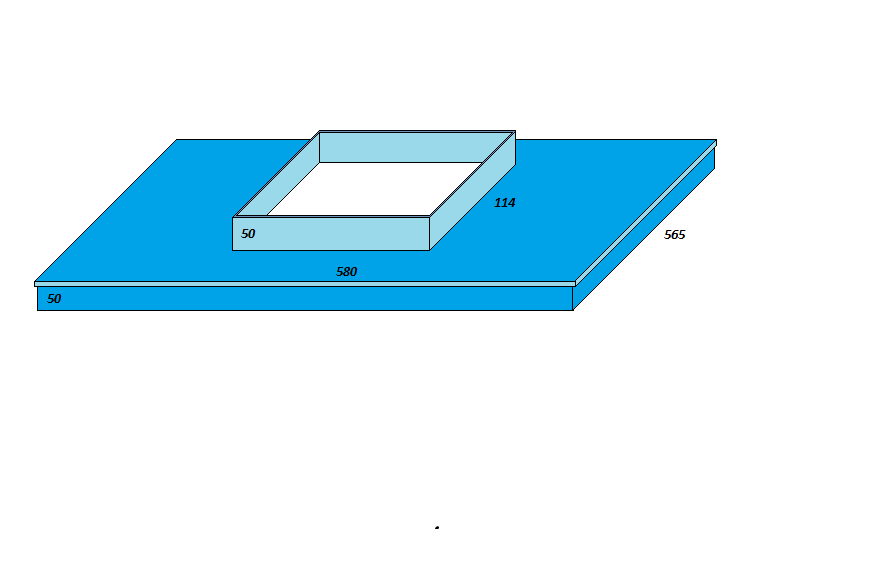

Крышка каменки .

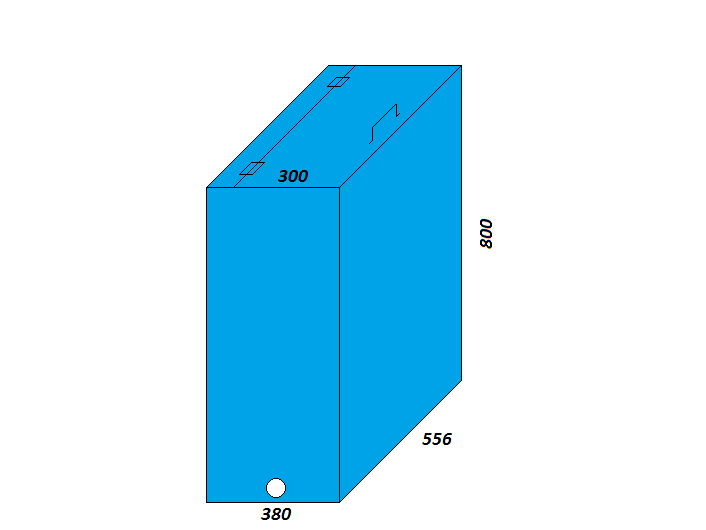

Бак для воды ( нержавейка ) на 160 литров .

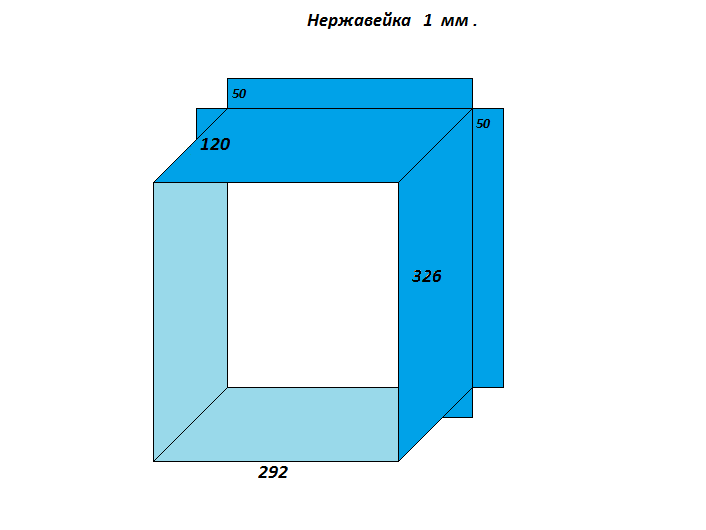

Короб дверцы каменки ( нержавейка ) .

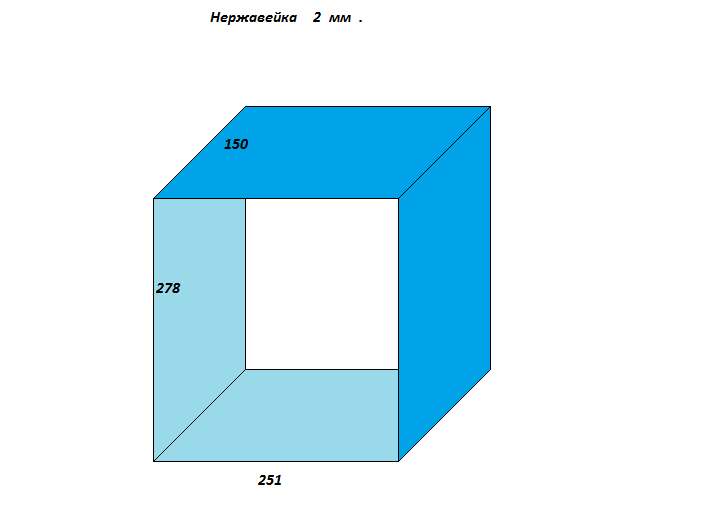

Короб топочной дверцы ( нержавейка ) .

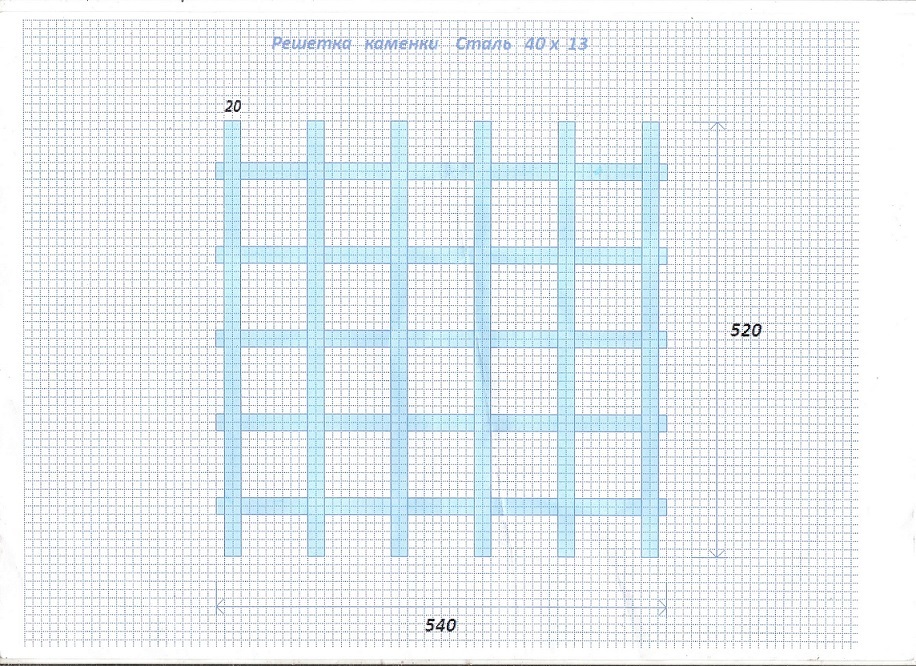

Решетка каменки сталь 40Х13 .
Цифра 40 указывает среднюю массовую долю углерода в стали сотых долях процента, т.е. среднее содержание углерода в стали 40Х13 составляет 0,40%.

Буква Х указывает, что сталь легирована хромом (Cr), цифра 13 после буквы указывает, что средняя массовая доля хрома составляет 13%.
Сталь 40Х13 является хромистой коррозионностойкой (нержавеющей) сталью мартенситного класса и применяется для изготовления деталей работающие при температуре до 400-450°С, а также деталей, работающие в коррозионных средах . Оси, втулки, пружины, корпусы, лопасти, цапфы, бандажи, турбин, рессоры, диски, иглы карбюраторов, крепеж, другие изделия. Стойкость к образованию окалины при длительном сроке эксплуатации до 6000С.

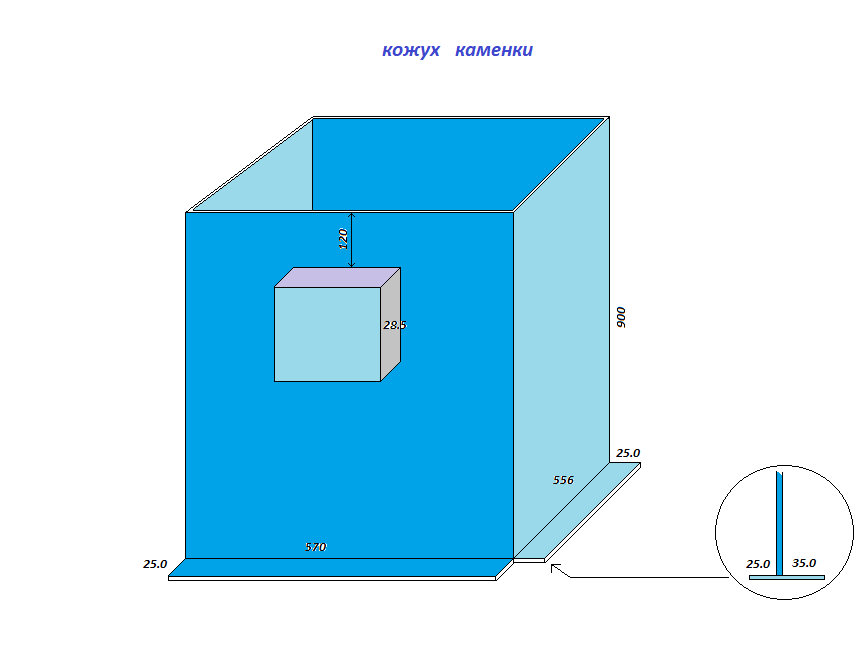

кожух каменки

ВИК

Дата: Четверг, 06.09.2018, 23:05 | Сообщение # 9

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

В парном помещении огромную роль играет приточка свежего воздуха . Уже на 3-4 заходе дышать в парной становится тяжело. Температура действительно не падает благодаря большой площади теплоотдачи печи. Для нас оказалось , что париться комфортнее всего при температуре 65-70о. Пока прогреваешься переносишь легко , а когда поддаешь на камни догоняешь где то до 35-50% влажности и вот это наслаждение когда пар не видимый легкий не обжигает, не давит, а укутывает мягким одеялом.

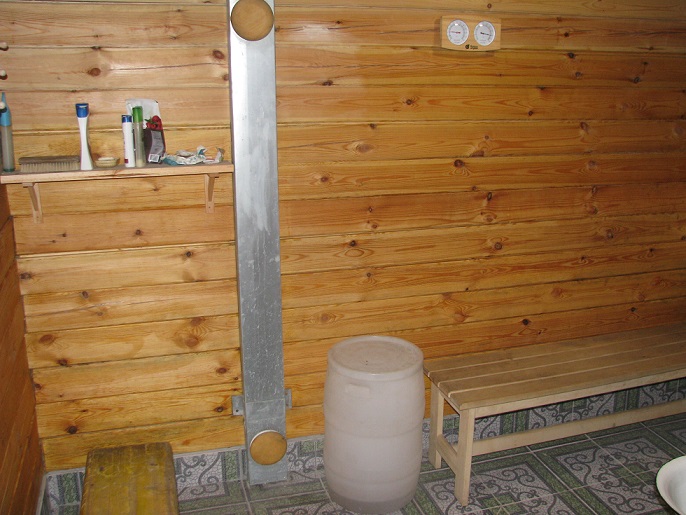

Горячий воздух поднимается от печи вверх. Вытесняя собой менее горячий воздух вниз. Этот менее горячий воздух опускается все ниже и ниже к полу, где и подхватывается коробом у пола. И по нему улетает наружу, на улицу. При этом он неплохо прогревает пол.

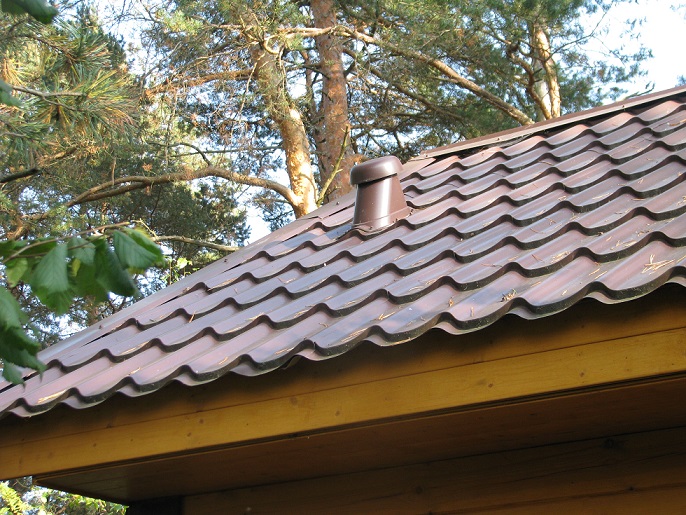

Выход вытяжной вентиляции на крышу .

Приточная вентиляция из комнаты отдыха .

ВИК

Дата: Пятница, 07.09.2018, 21:32 | Сообщение # 10

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

"Ядреный, ласковый, легкий пар получается только от каменки, разогретой открытым огнем горящих дров до 700-800 (верхние слои камней), а нижнй слой камней 1000-1100.." ....и в другом месте продолжает, описывая, как парились предки -"Пламя и дым от горящих дров, свободно проходя через камни, разогревали до 700-800 и верхний слой камней. Плесните на такую раскаленную каменку два-три ковша: услышите взрывоподобный гул испаряющейся жидкости (не шипение, как при плохо нагретой каменке, а именно гул). Находясь на полке, вас мгновенно окружает и как бы сжимает крепкий, сухой, ласковый пар ..... кажется, что вы находитесь в огне, но в этом огне почему то легко дышится... Такой пар прогревает, а не обжигает, горяч и в то же время ласков, приятен..."

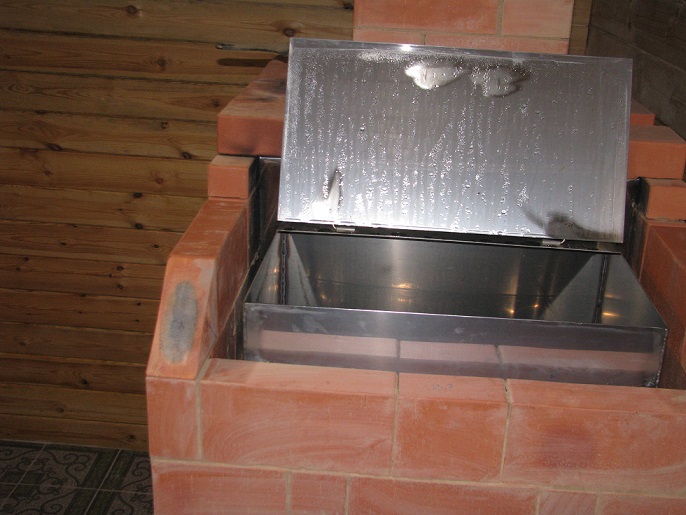

Бак для воды на 160 литров .

Для того чтобы не нагревался потолок между листом нержавейки и потолком проложен в качестве теплоизоляции Суперсил .

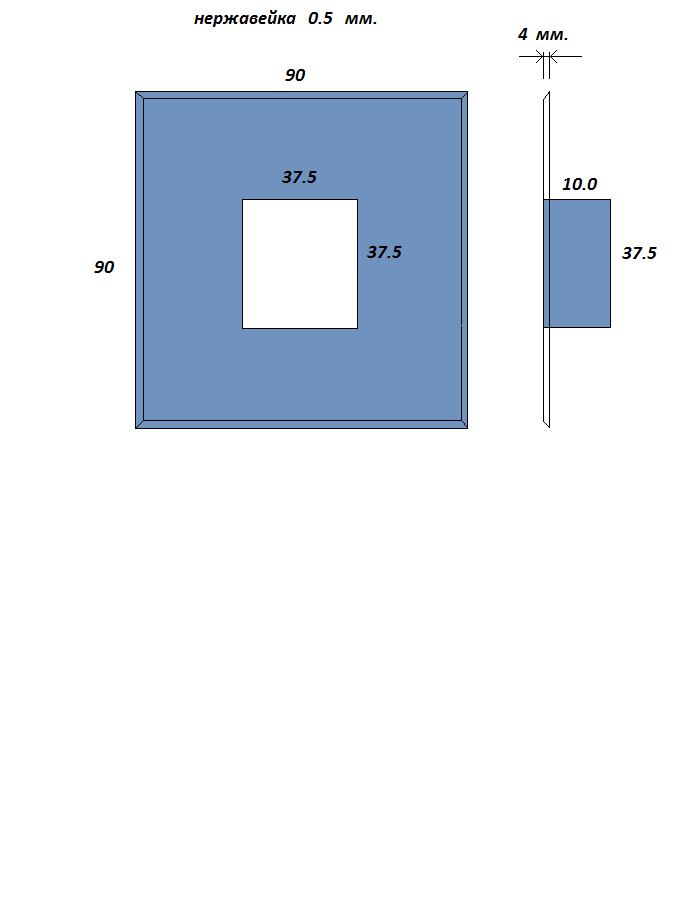

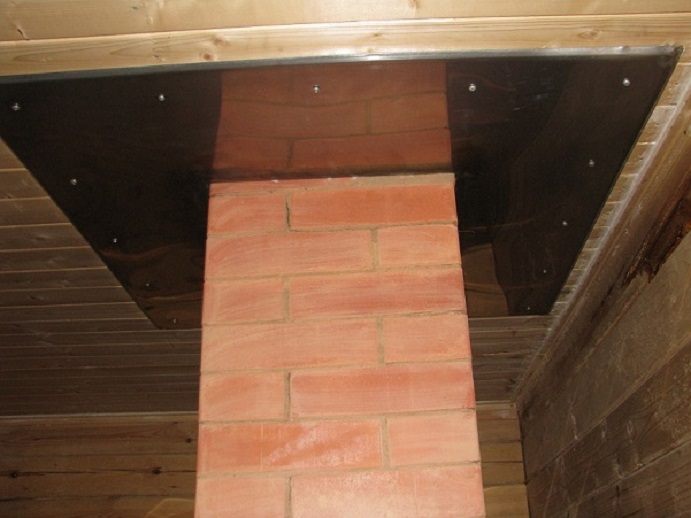

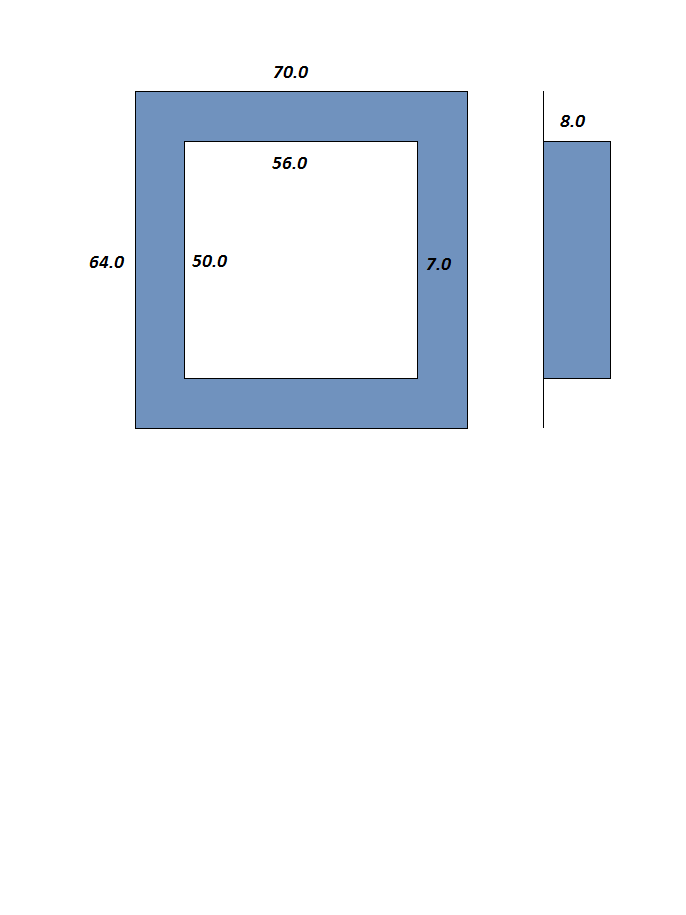

Проход потолка

оцинковка .

нержавейка

ВИК

Дата: Воскресенье, 09.09.2018, 23:16 | Сообщение # 11

Admin

Группа: Администраторы

Сообщений: 1827

Статус: Offline

Основой служила эта печь .

Только несколько её модернизировал т.е размер её 3х 4.5 кирпича за счет чего несколько больше кожух каменки в который заложил 150 кг чугунных брусков и 50 кг. нефрита , бак для воды на 160 литров . Время протопки 2.5 часа на все уходит 3 корзины дров , вода кипяток и очень долго остается горячей . Печь довольно грамотно спроектирована за что большое спасибо Александру и как новичок в кладке печей я успешно справился благодаря его роликам .

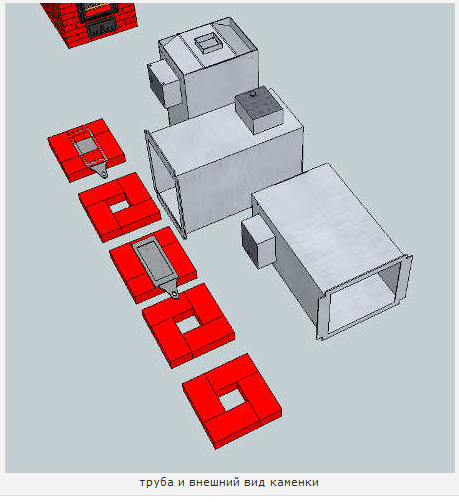

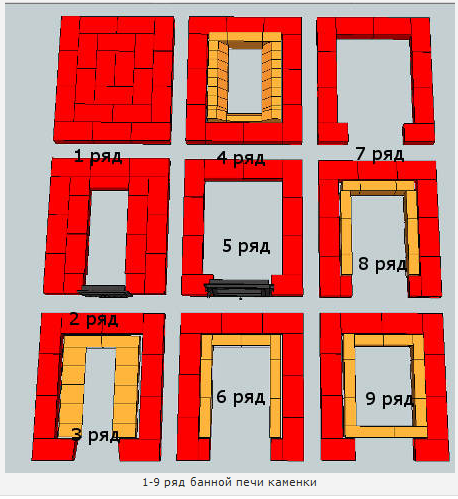

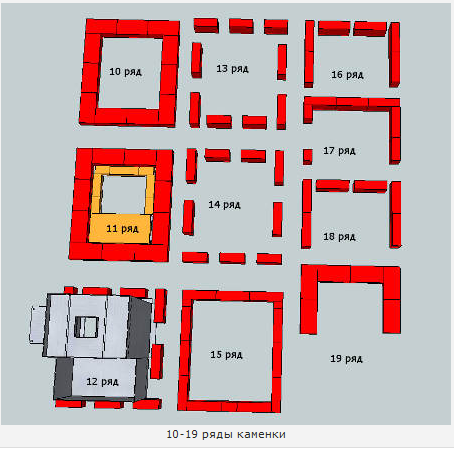

Подробная порядовка .

Парная и моечная совмещенная 3700х2400
т.к баня не большая по размерам .

-дверца поддувальная ДП-2(250х130 мм)-1 шт;
-дверца топочная ДЕ424-1А (370х341 мм)-1 шт;
-дверка топочная для каменки ДТ-3 (250х210 мм)-1 шт;
-кирпич ШБ-5 -60 шт;
-кирпич полнотелый керамический м-250 без учета трубы-360 шт;
-плита шамотная ШБ-94-2 шт;
-мертель 28-15 кг;
-глинянно-песчаный раствор-120 кг
-задвижка ЗВ-3 (390х190 мм ) 1 штуки. но на мой взгляд как в проекте лучше 2 штуки .
-метал нержавейка 4 мм/ или простая сталь 5-8 мм-3,5 м.Кв.
- кран для бака с водой .

-Для защиты внешнего контура от распираний при высоких перегревах печи рекомендуется проармировать 6,8,10 ряд сеткой или лентой минимальной толщины.

-для бака с водой требований к металлу минимальные поскольку прямого контакта с огнем у него нет.

От себя добавлю растапливается хорошо а потому трубой летнего хода с задвижкой которая находится внутри каменки летом не пользуюсь и что характерно стекло дверцы печки до сих пор чистое и ни разу не протирал .

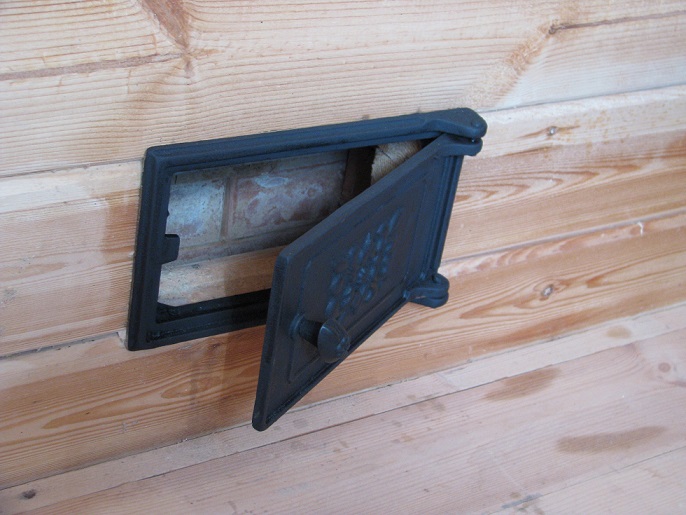

Дверца каменки согласно рекомендации автора проекта и по своим габаритам вполне удобна .

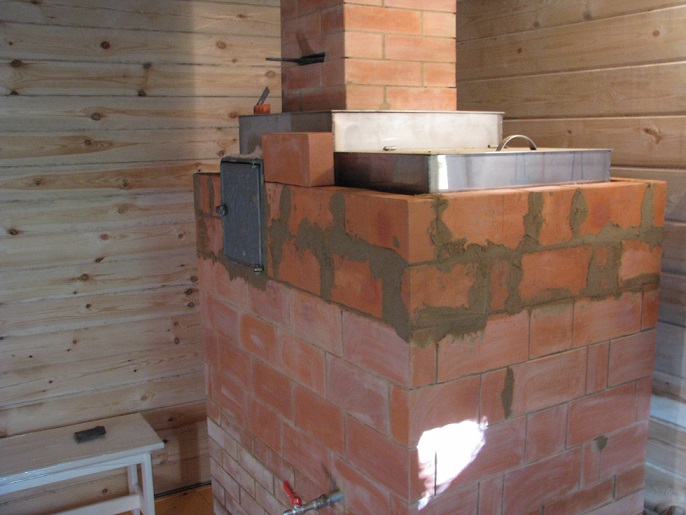

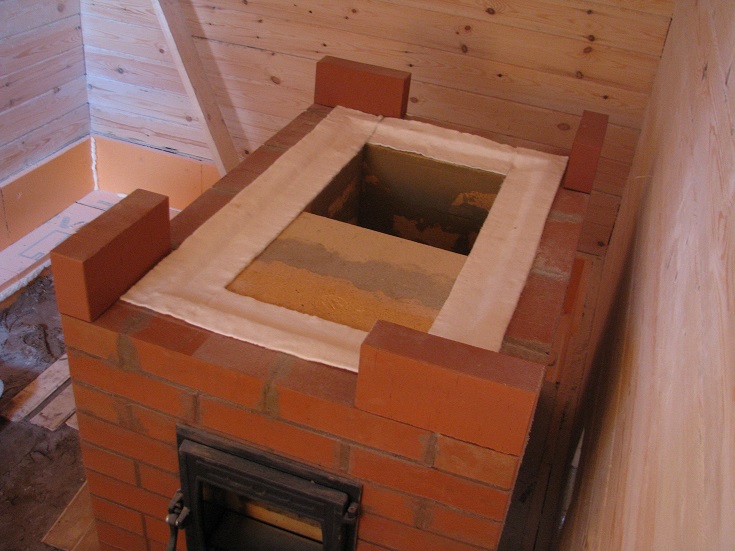

При желании можно сделать щиток но это своей целью не ставил т.к в таком случае увеличиваются габариты . В месте примыкания кожуха каменки к кирпичу я использовал суперсил рулон которого купил в интернет. магазине и выдерживает температуру свыше тысячи градусов и использовал для теплоизоляции в том числе прохода кирпичной трубы через потолок . Кирпичный на ребро кожух каменки перекрыт сверху листами нержавейки и сверху уложен кирпич а потому горячих воздух от каменки нагревает боковые стенки бака для воды . Автор рекомендует не менее одного метра кладки кирпичной трубы на чердаке а далее сэндвич . Воду , 160 литров греет отлично . Автор рекомендует для сохранения тепла делать на трубе двойную задвижку но я сделал одну ( наверное в будущем переделаю согласно рекомендациям автора ) .
Верхняя часть печи с кирпичем на ребро горячая а потому сейчас между печью и стеной экран а к стену прикреплен суперсил что надежно изолирует стену от чрезмерного нагрева .
